TRAX

Multifunction Transformer and Substation Test System

Portable and compact system packed with features that maximize asset condition awareness

Kullanımı kolay, birden fazla test seti ihtiyacını ortadan kaldırır
Kolay nakliye için güçlü, taşınabilir ve kompakt sistem bileşenleri
Harika sonuçlar, gelişmiş tanı testleri için son teknoloji ölçüm yöntemleri
Yapılandırılabilir, kullanıcı dostu arayüz, eğitim ve test süresini azaltır

Brochure download

Çok işlevli trafo ve trafo merkezi test sistemi

Manuel kontrol

TRAX, giriş ve çıkışların tam manuel kontrolünü sunar - anında sorun giderme için benzersiz bir araç. Voltaj, akım ve/veya frekansı değiştirmek için Manuel Kontrol özellikleri kullanılarak rutin prosedürler çoğaltılabilir veya değiştirilebilir. TRAX, ileri düzey kullanıcılar, araştırma kurumları ve kök neden analizi uzmanları için ideal olan taşınabilir bir metroloji laboratuvarıdır. Manuel Kontrol, aşağıdakileri kontrol etmenize ve çalıştırmanıza izin verir:

• 10 jeneratör (AC & DC; voltaj ve akım)
• 6 ölçüm kanalı (AC & DC; voltaj ve akım)
• Elektrik formülleri hesaplayıcı
• Gerçek Zamanlı Osiloskop

Son teknoloji güç trafosu testi

TRAX, en eksiksiz güç trafosu teşhis test sistemidir. Bir trafonun sahadaki genel durumunun analizini ve değerlendirilmesini kolaylaştırmak için temel ve gelişmiş testleri benzersiz özelliklerle birleştirir.

• Büyük veya yüksek endüktanslı trafoların daha hızlı doyması için 100A ve 50V uyumluluk voltajında WRM.
• Geçiş dirençlerinin ve geçiş sürelerinin gerçek büyüklüğünü belirlemek için OLTC'nin (Megger inovasyonu) gerçek dinamik direnç ölçümü.
• Piyasadaki en hızlı ve en verimli demanyetizasyon için uyarlanabilir demanyetizasyon.

Devre kesici analizörü dahildir

TRAX, Megger'in pazar lideri devre kesici test teknolojisini içerir ve aşağıdaki testleri sunan piyasadaki tek çok işlevli test setidir:

• Zamanlama testi(O, C, OC, CO & OCO)
• Bobin besleme gerilimi (Trafo merkezi gerilimi)
• Ön yerleştirme direnci (PIR)
• Açık bobin akımı
• Kesici analiz grafikleri (zamanlama, gerilim, akım)

Lider tan delta / güç faktörü test teknolojisi

TDX120 eklentisi ile TRAX, piyasadaki en gelişmiş tan delta/güç faktörü test cihazı haline gelmiştir. Eşsiz özellikleri, izolasyon sisteminin daha iyi değerlendirilmesini sağlar.

• Harici bir indüktör kullanmadan yüksek kapasitanslı nesnelerin başarılı testi için 12 kV ve 500 mA'da Tan delta / güç faktörü testi.
•Eski düzeltme tablolarının kullanılmasını önlemek için 20 °C'ye kadar doğru ve otomatik sıcaklık normalleştirmesi için Bireysel Sıcaklık Düzeltme (ITC - Megger yeniliği). Dielektrik tepki analizine dayalı gerçek düzeltme.
• Voltaj Bağımlılığı Tespiti (VDD - Megger yeniliği). Gerilim bağımlılığının otomatik olarak algılanması ve bir uç testi çalıştırmak için uyarı. Bu, normalde kademeli bir voltaj testinin yapılmadığı yağlı kağıt izolasyon sistemleri için özel bir değerdir.
• 1 - 500 Hz arası dar bant DFR test özellikleri. Yüksek EMI ortamları ve düşük kapasitanslı numuneler (buşingler, cihaz trafoları) için özel olarak tasarlanmıştır.

Brochure download

Çok işlevli trafo ve trafo merkezi test sistemi

Learn in more depth about the TRAX system

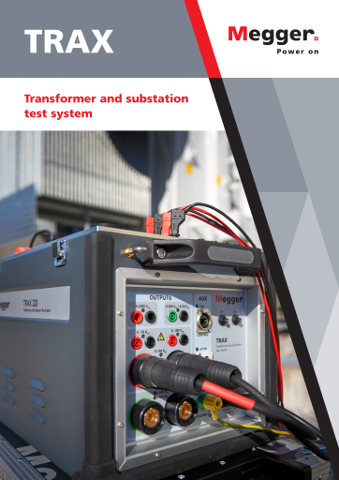

TRAX

TRAX, trafo merkezi testi için çok fonksiyonlu bir test sistemidir. Test sistemi, TRAX ile test etmeyi, ayrı cihazlar kullanan geleneksel ölçümlere göre zaman kazandıran ve uygun maliyetli bir alternatif haline getiren çok sayıda bireysel test cihazının yerini alır.

Download Brochure

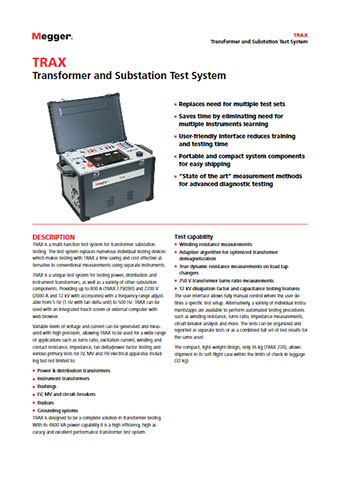

TRAX Datasheet

TRAX veri sayfası, ürün ve aksesuarlarının özelliklerini, uygulamalarını, teknik özelliklerini ve sipariş bilgilerini özetlemek için tasarlanmıştır.

Download Data Sheet

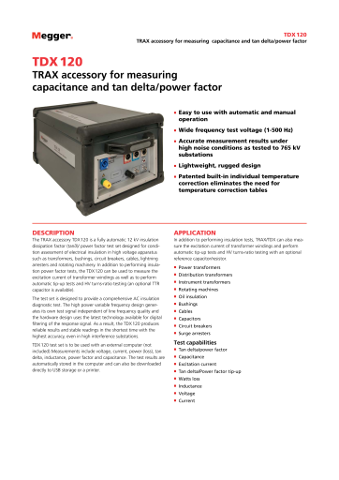

TDX 120

TDX 120, 12 kV'a kadar tan delta / güç faktörü testi için tasarlanmış TRAX'ın yüksek voltaj aksesuarıdır.

Download Data Sheet

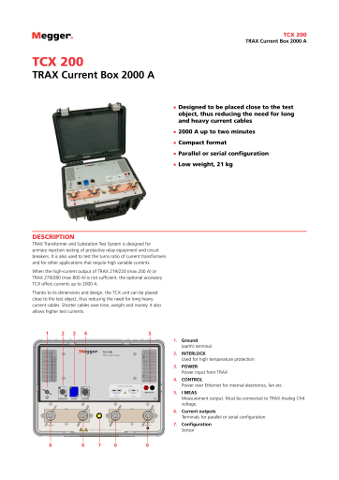

TCX 200

TCX 200, TRAX'in 2000 A'ya kadar akım çıkışını yükseltmesi için yüksek akım aksesuarıdır.

Download Data Sheet

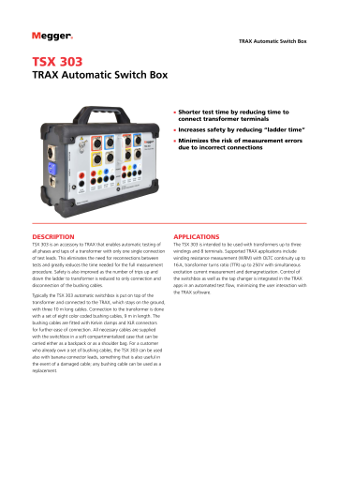

TSX 303

TSX 303, güç trafolarının testi sırasında kullanılmak üzere otomatik bir anahtar kutusudur. Bağlantı ve test süresini büyük ölçüde azaltır.

Download Data Sheet

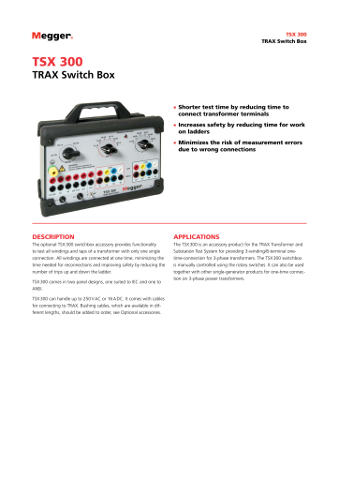

TSX 300

TSX 300, TSX 303 ile aynı işlevselliği sunar ancak anahtarlama manueldir.

Download Data Sheet

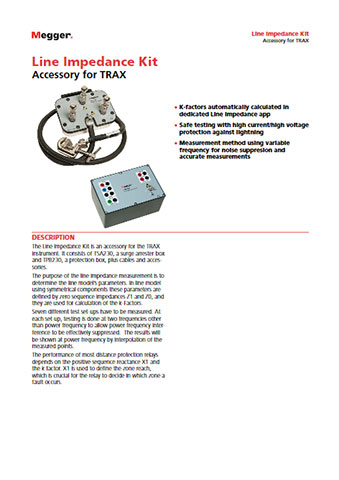

Line impedance

TRAX ile hat empedansı ölçümü için kit.

Download Data Sheet

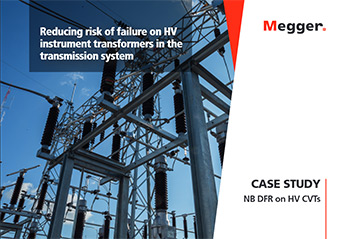

Case Study TRAX

İletim sistemindeki YG Cihaz trafolarında arıza riskinin azaltılması.

– YG CVT'lerde dar bantlı dielektrik frekans yanıtının (NB DFR) uygulanması

Read more
