- DFR (Dielektrik Frekans Tepkisi) kullanarak nem içeriği, tanδ ve yağ iletkenliğinin son teknoloji ürünü ölçümü
- Kullanımı kolay: Otomatik ölçüm akışına ve test sonuçlarının analizine sahip yazılım
- "Trafik ışığı" test sonuçlarının yorumlanması
- Güç trafoları, geçit izolatörleri ve akım trafoları için özel test prosedürleri
- Referans veriler / testlerle doğru karşılaştırma için otomatik bireysel sıcaklık düzeltme (ITC)
- Yüksek parazitli ortamlarda bile güvenilir ölçümler
- Yüksek voltaj amplifikatörleri ile arayüzler
- Yerleşik bilgisayarı olan veya olmayan sürümler
IDAX, FDS (Frekans Alanı Spektroskopisi) olarak da bilinen DFR'ye (Dielektrik Frekans Tepkisi) dayalı bir izolasyon tanı aracıdır. DFR teknolojisi, Megger tarafından yenilikçi bir çabayla IDAX cihaz yelpazesinde saha kullanımı için uyarlanmış laboratuvarlarda yerleşik bir test prosedürüdür.
Kısaca, DFR, birden fazla frekans üzerindeki kapasitans ve kayıpların (dağılma faktörü (tandelta) veya güç faktörü) ölçümüdür. Ölçülen DFR eğrisi, izolasyon geometrisine, neme, yağ iletkenliğine ve sıcaklığa bağlıdır ve ağırlıklı olarak katı izolasyon, 25 ° C referans sıcaklıkta yağ iletkenliği ve 20 ° C referans sıcaklıkta tandelta olmak üzere bir referans malzeme modeli nem içeriğine gelişmiş bağlantı yoluyla hesaplanabilir. ITC (Individual Temperature Correction) hesaplamalarında, test verilerini test nesnesi sıcaklığından referans sıcaklıklara çevirmek için bir başka önemli Megger yeniliği kullanılır. En son sürüm olan IDAX SW, özellikle cihaz trafoları ve buşinglerin değerlendirilmesi için tasarlanmış yeni bir ITC düzeltilmiş frekans taraması içerir.Otomatikleştirilmiş bir test akışı ve sonuçların anlaşılması kolay bir "trafik ışığı" biçiminde sunulmasıyla IDAX'ın kullanımı son derece kolaydır.
IDAX DFR yöntemi artık Cigre TB 254, Cigre TB 414, Cigre TB 445, Cigre TB 775, IEEE C57.152-2013, IEEE C57.161-2018 gibi uluslararası kılavuzların ve standartların bir parçasıdır.
IDAX birden çok versiyonda mevcuttur:

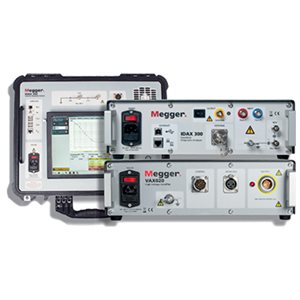

- IDAX 300 –IDAX teşhis yazılımını çalıştıran harici bir bilgisayarla kullanım için kompakt ve hafif 3 kanallı giriş (kırmızı, mavi ve toprak), 3 terminal (jeneratör, ölçüm ve koruma) ve bir ampermetre cihazı.
- IDAX 300/S – IDAX 300 ile aynı, ancak aynı anda iki ölçüm için iki ampermetre ile.
- IDAX 350 – IDAX 300 / S ile aynıdır, ancak diğer Megger cihazlarını kontrol etmek için de kullanılabilen yerleşik bir bilgisayarla birlikte sağlam ve su geçirmez bir kasaya yerleştirilmiştir.
Genişletilmiş uygulamalar için IDAX, VAX yüksek gerilim amplifikatörleri ile sorunsuz bir şekilde arayüz oluşturur; 2 kV için VAX020 ve 20/30 kV için VAX220 / 230 (istek üzerine).
